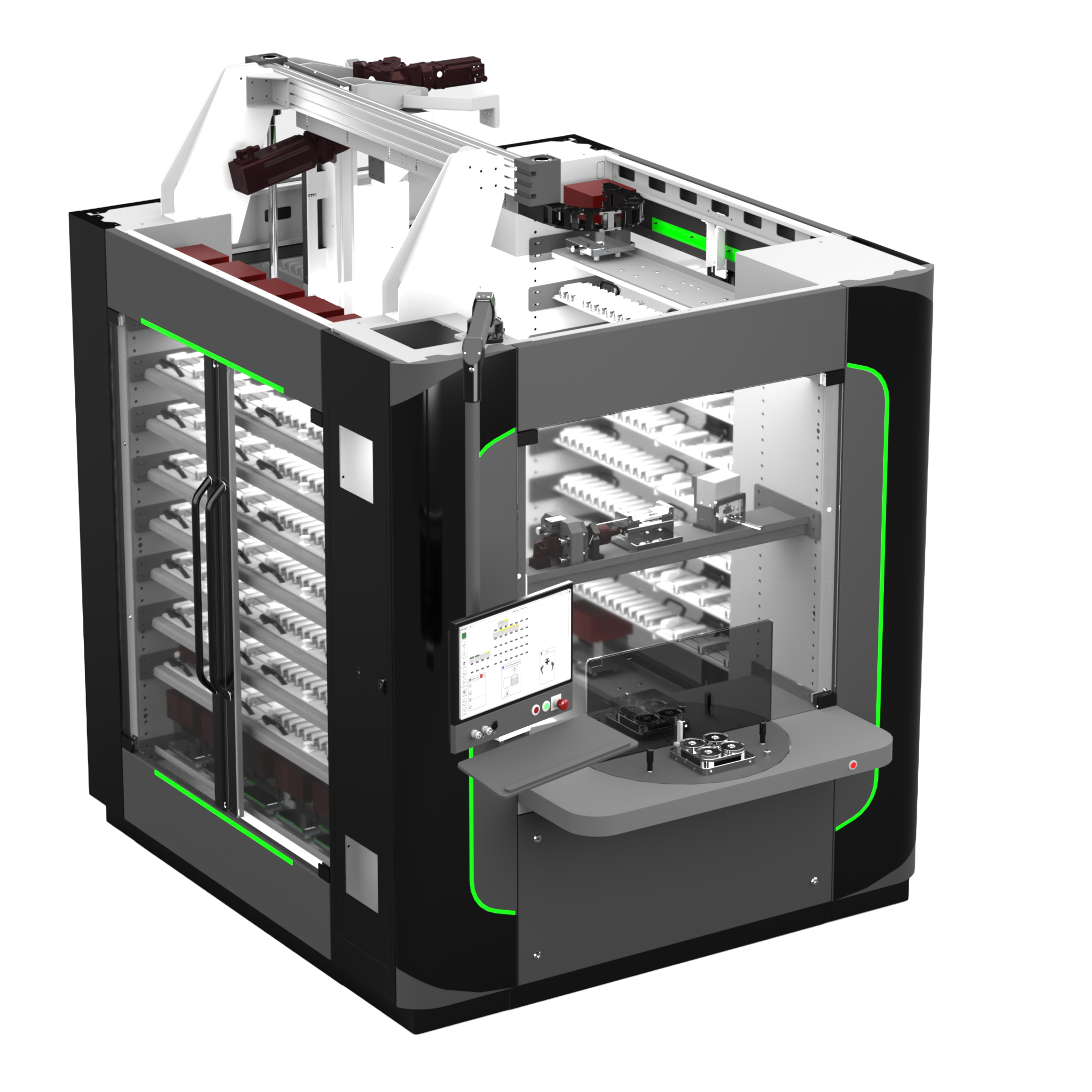

INDUMATIK – VL 80.
Flexibilität im Baukastenprinzip bietet die Indumatik VL 80.
Die VL 80 ist ähnlich konzipiert wie die VL 40. In diesem kompakten System ist ebenfalls ein Linearachsroboter integriert, der Paletten und Werkstücke direkt handhabt. Das Handlinggewicht beträgt bei dieser Anlage 80 kg. Durch den modularen Aufbau kann die Indumatik VL 80 für verschiedene Palettengrößen mit einer Vielzahl an unterschiedlichen Regalen und Regalböden ausgestattet werden. Auch teleskopierbare Schubladen für das Werkstückhandling können konfiguriert werden.
Die VL 80 ist modular aufgebaut und wird als Standard-Variante und als verlängerte Variante (XL) angeboten. Durch die Verlängerung können weitere Werkstücke und Paletten aufgenommen werden.
80 kg
Zulässiges Transfergewicht
bis 200 x 200 mm
Maximale Lagerplatzgröße [B x T]
im Standard
2150 x 2300 x 3050 mm
3750 x 2300 x 3050 mm
Stellfläche (Standard / XL)
WERKSTÜCKGREIFER BASIC.
Die Automation stellt den Werkstückgreifer für die vorgesehenen Werkstücke von selbst ein. Der Werkstückträger Premium ist für alle Anlagen geeignet und bietet sich insbesondere beim Werkstückhandling bei der VL 40 und 80 an.
PREPALLET.
Mit dieser Option lassen sich unterschiedliche Paletten in nur einem System bedienen. Also nicht nur die üblichen Größen wie 320 × 320 oder 400 × 400 mm, sondern auch kompaktere Ladungsträger mit den Maßen 100 × 100 oder 200 × 200 Millimeter sind möglich. PREPALLET integriert zudem die Spanntechnik und setzt das Werkstückhandling einfach um.
WERKSTÜCKTRÄGER BASIC.
Hierbei handelt es sich um einen Regalboden, der speziell für die Ablage von Werkstücken unterschiedlicher Größe konzipiert wurde. Dank seiner cleveren Konstruktion lassen sich die Werkstückaufnahmen kinderleicht manuell verstellen, sodass jedes Werkstück optimal platziert werden kann.
Dieses System eignet sich besonders für den Einsatz mit Linearachsrobotern, da es eine ideale Ergänzung für deren Funktion darstellt. Der Regalboden ermöglicht eine präzise und effiziente Bearbeitung verschiedenster Werkstücke.
INDUMATIK – VL 80
IM DETAIL
TECHNISCHE DATEN
|
Abmessungen [BxTxH] |
2200 x 2300 x 2900 mm |
|
|---|---|---|
|
Zulässiges Transfergewicht |
80 kg |
|
|
Palettengreifer |
Nullpunktgreifer |
|
|
Subgreifer bzw. Greiferoptionen |
Parallelgreifer, Gabelgreifer, Werkstückgreifer Basic |
|
|
Lagerplatzgröße [B x T] im Standard |
30 x 30 mm bis 320 x 320 mm |
|
|
Palettenplätze im Standard |
Individuell konfigurierbar |
|
|
Bedienung |
Leitsoftware InduCell |
|
|
Bedienung |
Touchscreen |
|
|
Ein-/ Auslagerung des WS |
1-fach Ein- und Auslagerungsstation, 2-fach Ein- und Auslagerungsstation und / oder Werkstückträger Basic für Werkstücke |
|
|
Mehrmaschinenbedienung |
Flexibel erweiterbar |
